Фигурная высечка этикетки: радиусы и допуски

Режущий инструмент не создаёт математически бесконечно тонкую линию: его кромка имеет радиус, шероховатость и локальный износ, а материал под ней деформируется до разрушения. Возле внутреннего угла направление распространения надреза резко меняется, возникает концентрация напряжений, и волокнистая бумага может продолжить трещину за проектную вершину. Плёнка, напротив, способна вытянуться и оставить бахрому, если проникновение недостаточно. Поэтому один и тот же контур требует разных наблюдений на разных лицевых основах. Микрофотография с масштабом помогает отделить геометрическое отклонение инструмента от зоны пластической деформации, которую обычная координатная проверка может принять за точный край.

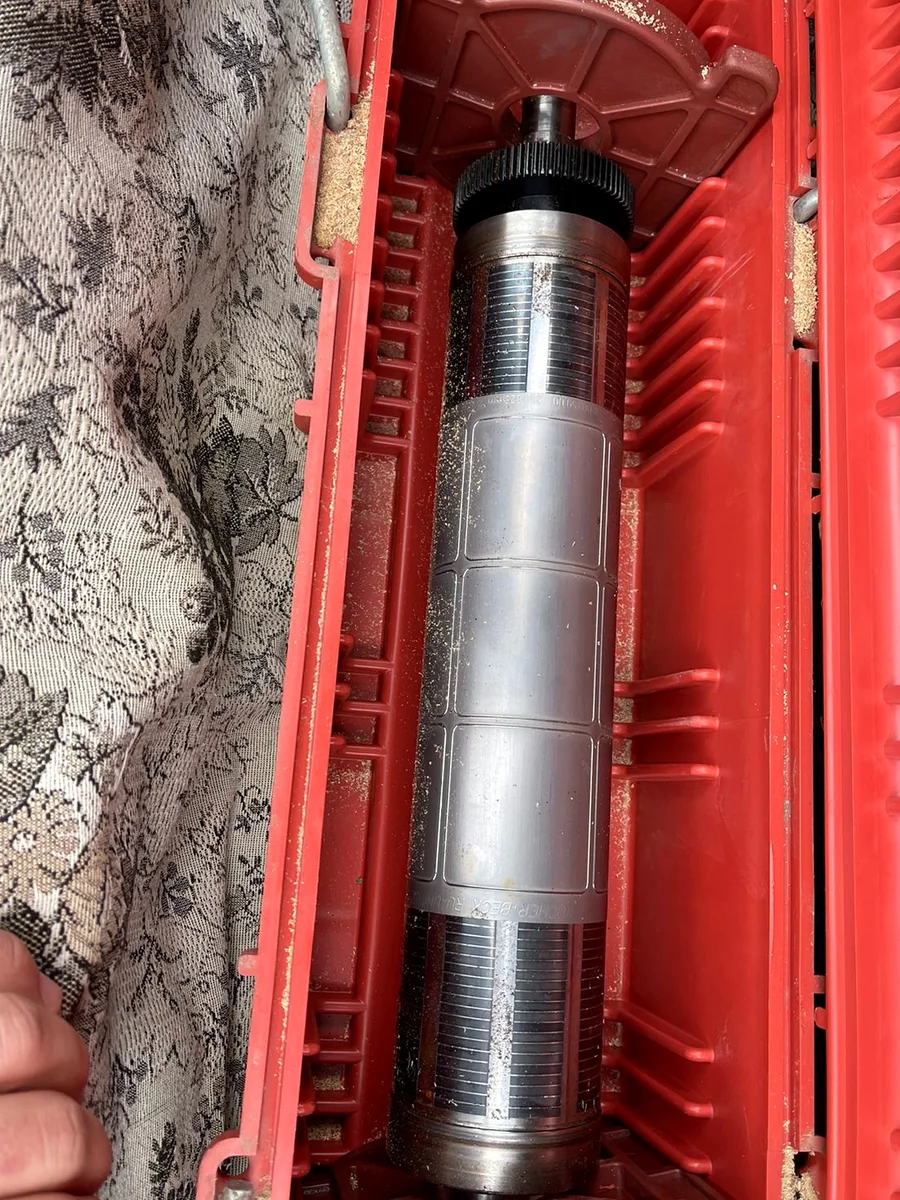

Глубина проникновения определяется не только настройкой зазора. Высота ножа по окружности, биение цилиндров, сжимаемость клеевого пакета и неодинаковая толщина силиконизированной подложки складываются в локальную нагрузку. Подруб подложки часто проявляется как почти незаметная канавка, но при перегибе или прохождении через отделительную пластину она превращается в предпочтительную линию разрыва. Карту контроля строят по дорожкам и продольным интервалам, сохраняя ориентацию образца. Если повреждение повторяется с периодом оборота, вероятна связь с конкретным участком инструмента; если оно следует за поперечной позицией независимо от длины, проверяют параллельность и распределение давления.

Снятие матрицы представляет отдельную механическую операцию, а не пассивное удаление лишнего материала. Облой огибает вал под натяжением, тогда как высеченные островки должны оставаться на лайнере; в узкой выемке направления усилий могут поменяться местами. Тонкий выступ этикетки подхватывается матрицей, если клеевая связь с подложкой уступает изгибающему моменту, а маленький отходный фрагмент способен не уйти вместе с общей сеткой. Пробу проводят на скорости, близкой к рабочей, и записывают место каждого подъёма. Медленное ручное отделение полезно для осмотра реза, однако оно не воспроизводит угол, ускорение и вибрацию промышленного удаления облоя.

Допуск между печатью и фигурной границей разумно раскладывать на независимые составляющие. Регистрационная ошибка печати, положение режущей формы, поперечное блуждание полотна и размерное изменение материала могут иметь разные направления и распределения. Простое сложение максимальных паспортных величин даёт консервативную границу, но ничего не говорит о наиболее вероятном виде серии; статистическое объединение допустимо только при подтверждённых предпосылках о стабильности и независимости факторов. На контрольном изображении выбирают координаты с высокой визуальной чувствительностью — например, симметричные поля вокруг рамки — и сравнивают их во времени. Решение о запасе сохраняют вместе с методом измерения, чтобы последующая оценка не сменила базу отсчёта незаметно.

После отделения геометрия продолжает влиять на аппликацию и эксплуатацию. Глубокая вогнутая часть может преждевременно отойти от носика аппликатора, длинный лепесток — завернуться воздушным потоком, а малый наружный радиус — стать началом отслаивания при трении. Поэтому квалификация формы включает машинную выдачу и нанесение на штатную кривизну, а не заканчивается успешной перемоткой. Для каждого критического фрагмента отмечают ориентацию подачи, скорость и тип дефекта. Изменение контура считают новой конфигурацией испытания, если оно заметно меняет жёсткость или траекторию отделения; сходство силуэта само по себе не подтверждает равное технологическое поведение.
